Просторові системи переміщення 2D, 3D. Декартова кінематика.
Наша компанія спеціалізується на розробці, проектуванні та виробництві кінематичних систем та просторових систем переміщення в координах X, Y, Z. Декартові роботи, Одноосьові системи, Лінійні 2D портали, 3D портали, 3D маніпулятори ШАФ КЕРУВАННЯ для загальнопромислових задач, спеціальних замовленнь та серійного виробництва. Враховуючи багаторічний досвід на ринку промислової автоматизації технологічних процесів і виробництв Інжинірінгова Компанія ПНЕВМОСІСТЕМЗ пропонує сучасні системні рішення з використанням силової мехатроніки (сервоприводної техніки і пневматики) які знаходять своє застосування в різних галузях промисловості
Декартові роботи: Опис та Сфери Застосування
Декартові роботи, також відомі як прямокутні роботи або лінійні роботи, є автоматизованими системами, що використовують декартову (прямокутну) систему координат для руху. Вони складаються з трьох лінійних осей (X, Y і Z), які дозволяють роботу переміщатися у трьох взаємоперпендикулярних напрямках. Такі роботи відзначаються простою конструкцією та легкістю в керуванні.

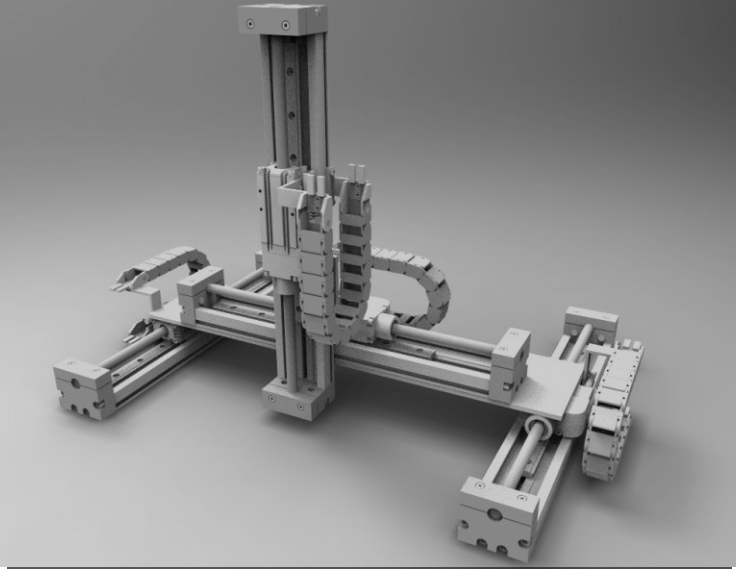

Основні компоненти декартового робота
Лінійні напрямні: Забезпечують точний лінійний рух по кожній осі.
Шарикові гвинтові пари: Перетворюють обертальний рух двигуна в лінійний рух.
Сервоприводи або степперні двигуни: Використовуються для точного керування рухом по кожній осі.
Контролер: Забезпечує координацію рухів та виконання програмних команд.
Декартові роботи знаходять застосування в різних галузях промисловості завдяки їх простоті, надійності та високій точності. Розглянемо основні сфери їх використання з прикладами, наприклад:
Збірка та монтаж
Декартові роботи часто використовуються для автоматизованої збірки компонентів у виробництві. Вони можуть виконувати задачі з високою точністю та повторюваністю, що важливо для серійного виробництва.
Приклад: На автомобільних заводах декартові роботи використовуються для складання дрібних деталей, таких як електронні компоненти або механічні вузли.
Пакування та палетування
У пакувальних лініях декартові роботи застосовуються для розміщення продуктів у упаковках, а також для палетування – укладання упакованих товарів на палети.
Приклад: У харчовій промисловості декартові роботи використовуються для автоматичного пакування продуктів у коробки або пакети та їх розміщення на палети для транспортування.
Різка та обробка матеріалів
Декартові роботи ефективні в процесах різки, свердління та іншої механічної обробки матеріалів. Вони забезпечують точність і швидкість, необхідні для обробки складних форм та конструкцій.
Приклад: У меблевій промисловості декартові роботи використовуються для різання дерев’яних деталей з високою точністю, що забезпечує якість кінцевого продукту.

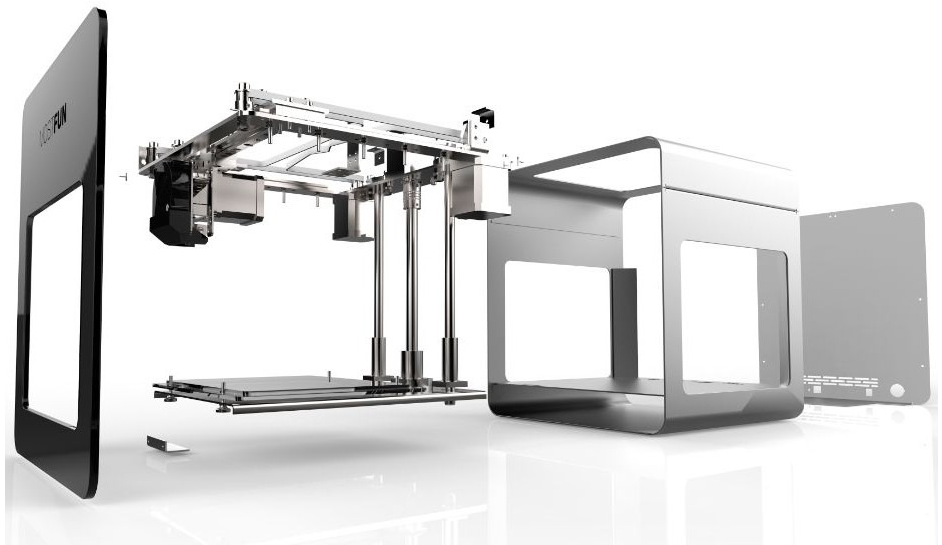

3D-друк та адитивне виробництво
Декартові роботи широко застосовуються в 3D-друкарнях для нанесення матеріалів шар за шаром, що дозволяє створювати тривимірні об’єкти з високою точністю.
Приклад: В аерокосмічній галузі декартові роботи використовуються для друку складних деталей з металевих порошків, що знижує вагу конструкцій та покращує їх характеристики.
Лабораторна автоматизація
У лабораторіях декартові роботи використовуються для автоматизації рутинних задач, таких як дозування рідин, транспортування зразків та проведення експериментів.
Приклад: У фармацевтичній промисловості декартові роботи використовуються для автоматизації процесів дозування та змішування хімічних речовин, що підвищує точність і зменшує ризик помилок.
Малювання та гравірування
Декартові роботи можуть бути налаштовані для виконання задач малювання або гравірування на різних поверхнях, що важливо для виготовлення рекламних матеріалів та сувенірів.
Приклад: У виготовленні рекламної продукції декартові роботи використовуються для точного нанесення зображень та тексту на рекламні щити, сувеніри та інші предмети.
Декартові роботи є універсальними та ефективними рішеннями для автоматизації різноманітних виробничих процесів. Їх простота, точність та надійність роблять їх незамінними в багатьох галузях промисловості. Від збірки та пакування до обробки матеріалів та 3D-друку – декартові роботи демонструють високу продуктивність та ефективність у різних застосуваннях.

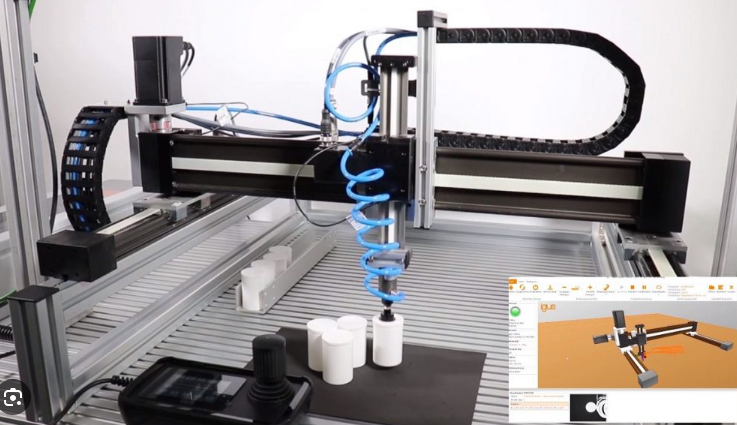

Гібритні кінематичні системи з сервоприводною технікою та пневматикою
Кінематичні системи, основним завданням яких є передача та перетворення руху, широко застосовуються в автоматизованих виробничих процесах. Основними типами таких систем є сервоприводи та пневматичні приводи. Кожен з цих типів має свої переваги, недоліки та області застосування. Розглянемо їх детальніше.
Сервоприводи представляють собою електромеханічні системи, які забезпечують точне керування положенням, швидкістю та прискоренням механічних компонентів. Вони складаються з електродвигуна, датчика зворотного зв’язку та контролера.
Переваги сервоприводів
Висока точність та повторюваність: Сервоприводи забезпечують високу точність позиціонування, що особливо важливо у прецизійних виробничих процесах.
Широкий діапазон регулювання: Сервоприводи можуть працювати в широкому діапазоні швидкостей і моментів.
Надійність: Сервоприводи мають тривалий термін служби і високий рівень надійності завдяки використанню сучасних матеріалів і технологій.
Енергоефективність: Висока енергоефективність дозволяє зменшити витрати на енергопостачання.
Гнучкість в налаштуванні: Легко програмуються для виконання складних рухів і задач.
Пневматичні приводи
Пневматичні приводи використовують стиснене повітря для здійснення руху. Вони складаються з пневматичних циліндрів, клапанів і системи розподілу повітря.
Переваги пневматичних приводів
Простота конструкції: Простота конструкції забезпечує легкість в установці та обслуговуванні.
Низька вартість: Вартість пневматичних систем зазвичай нижча в порівнянні з сервоприводами.
Безпека: Пневматичні системи безпечні у вибухонебезпечних середовищах, оскільки не створюють іскри.
Стійкість до перевантажень: Пневматика стійка до короткочасних перевантажень і ударних навантажень.
Незалежність від електроживлення: Працюють без потреби в електроживленні, що є перевагою в певних умовах.
Недоліки пневматичних приводів
Низька точність: Пневматичні системи зазвичай менш точні у порівнянні з сервоприводами.
Обмежена регулювання швидкості: Обмежений діапазон регулювання швидкості і моменту.
Високі витрати на експлуатацію: Потребують постійного джерела стисненого повітря, що може бути дорого.
Шумність: Пневматичні системи зазвичай шумніші у роботі.
Порівняння та вибір систем
При виборі між сервоприводами та пневматичними приводами слід враховувати конкретні вимоги до завдання. Для високоточної автоматизації та роботи з важкими навантаженнями більше підходять сервоприводи. Якщо ж важлива простота, низька вартість і безпека у вибухонебезпечних середовищах, то пневматика є кращим вибором.
Висновок
Сервоприводи та пневматичні приводи є ключовими елементами сучасних автоматизованих систем. Вибір між ними залежить від конкретних потреб виробничого процесу, бюджету та умов експлуатації. Глибоке розуміння їх переваг і недоліків дозволяє інженерам приймати обґрунтовані рішення та забезпечувати ефективну роботу виробничих систем.
Кінематичні системи можна класифікувати за різними критеріями, такими як тип приводу, форма механічних елементів, призначення та інші характеристики. Розглянемо основні види кінематичних систем.
Види кінематичних систем за типом приводу
Електромеханічні системи
Сервоприводи: Високоточні системи керування рухом, що використовують електродвигуни та датчики зворотного зв’язку.
Степперні двигуни: Електродвигуни, які переміщуються на визначену кількість кроків за один імпульс.
Асинхронні двигуни: Прості та надійні двигуни, часто використовувані у промислових приводах.
Пневматичні системи
Пневматичні циліндри: Використовують стиснене повітря для лінійного руху.
Пневматичні двигуни: Обертальні приводи, що працюють на стисненому повітрі.
Гідравлічні системи
Гідравлічні циліндри: Використовують гідравлічну рідину для створення лінійного руху з високою силою.
Гідравлічні двигуни: Обертальні приводи, що працюють на гідравлічній рідині.
Механічні системи
Зубчасті передачі: Використовують зубчасті колеса для передавання руху та змінення швидкості і моменту.
Ремінні передачі: Використовують ремені та шківи для передавання обертального руху.
Ланцюгові передачі: Використовують ланцюги та зірочки для передавання руху.
Види кінематичних систем за формою механічних елементів
Лінійні системи
Лінійні напрямні: Забезпечують лінійний рух із високою точністю та мінімальним тертям.
Шарикові гвинтові пари: Використовуються для перетворення обертального руху в лінійний з високою точністю.
Обертальні системи
Роторно-поршневі механізми: Використовуються в двигунах внутрішнього згоряння.
Планетарні передачі: Складні передачі, що забезпечують високий коефіцієнт передачі та компактність.
Види кінематичних систем за призначенням
Транспортні системи
Конвеєри: Системи для переміщення матеріалів по виробничій лінії.
Роботизовані маніпулятори: Використовуються для точного переміщення та маніпуляцій з об’єктами.
Прецизійні системи
ЧПУ (числове програмне керування): Системи, що забезпечують високу точність обробки деталей за допомогою програмного керування.
Оптичні таблиці: Використовуються в оптичних лабораторіях для точного позиціонування компонентів.
Переваги та недоліки різних видів кінематичних систем
Електромеханічні системи
Переваги: Висока точність, надійність, можливість програмування.
Недоліки: Висока вартість, складність обслуговування.
Пневматичні системи
Переваги: Простота конструкції, безпека у вибухонебезпечних середовищах, низька вартість.
Недоліки: Низька точність, шумність, високі витрати на експлуатацію.
Гідравлічні системи
Переваги: Висока сила, стабільність роботи під високими навантаженнями.
Недоліки: Складність обслуговування, можливість витоків рідини.
Механічні системи
Переваги: Висока надійність, простота конструкції.
Недоліки: Знос деталей, обмежена точність.
Різні види кінематичних систем мають свої переваги та недоліки, і їх вибір залежить від конкретних вимог виробничого процесу. Глибоке розуміння характеристик кожного типу системи дозволяє інженерам робити обґрунтовані рішення для забезпечення ефективності та надійності автоматизованих процесів.
Враховуючи невплинний прогрес в всіх галузях промисловості наша компанія намагається рухатись у відповідності до прогресу.Ми пропонуємо нашим клієнтам різні варіанти таких систем, від надзвичайно маленьких до надійних і високодинамічних маніпуляторів: у IK ПНЕВМОСІСТЕМЗ ви знайдете правильне рішення для кожного застосування. На додаток до одноосьових систем, лінійні, площинні та тривимірні маніпулятори забезпечують вільне позиціонування в межах лінійної області аж до тривимірного простору.
Рішення мають високу швидкість реакції електронних компонентів і надійність елементів пневмоавтоматики. Найчастіше елементи керування механізмами машин працюють в умовах запиленого, вологого, агресивного або іншого несприятливого середовища. І у зв’язку з цим цей напрямок виробничої діяльності IK ПНЕВМОСІСТЕМЗ залишається одним з перспективних, тому що попит на готові інженерні рішення постійно зростає.
Основна силова частина зачасту представлена продукцією відомого німецького бренду FESTO – світового лідера в галузі виробництва передових елементів пневмоавтоматики та сервоприводної техніки. Завдяки цьому наші ситсеми та відповідно іх налаштування і керування легко вписуються в загальну систему керування технологічної лінії, яка, як правило, використовує протоколи промислових мереж Profibus, CANopen, DeviceNet, EtherCat, EtherNet, PROFINET.
Широкий асортимент елементів дає змогу створити гнучкі та функціональні модулі керування.
ПЕРЕВАГИ НАШИХ СИСТЕМ
Основна перевага полягає в тому, що замовник отримує повністю працездатну протестовану систему, яка готова до інсталяції на ділянку технологічної лінії машини. IK ПНЕВМОСІСТЕМЗ має багатющий досвід у виробництві та впровадженні кінематичних систем та просторових систем переміщення в координах X, Y, Z. Інженерні рішення нашої компанії знаходять застосування в робототехніці, металургійній, пакувальній, хімічній та деревообробній галузях.
Основні переваги наших кінематичних систем та просторових систем переміщення в координах X, Y, Z:
- Широка лінійка системних рішень для різних галузей промисловості та великий вибір комплектуючих.
- Індивідуальний підхід до проєктування шафи керування для кожного клієнта.
- Стислі терміни на проєктування і виробництво.
- Повний пакет конструкторської документації.
- Повний контроль якості продукції, що випускається.
- Гнучка цінова політика.
- Невпинна робота з удосконалення продукції, що випускається.
- Безкоштовні проектно-конструкторські роботи.
- Реалізація найбільш незвичайних завдань.
- Технічний супровід на весь життєвий цикл виробу.
Інжинірінгова Компанія ПНЕВМОСІСТЕМЗ є не тільки виробником і постачальником сучасних засобів для автоматизації виробничих процесів, а й успішно здійснює весь комплекс інжинірингових робіт з аналізу стану гідравлічних і пневматичних компонентів, надаючи рекомендації щодо їхньої заміни та ремонту; навчання та підвищення кваліфікації фахівців вашого підприємства.
Ми виконуємо завдання різного рівня складності, а інженери технічного центру готові надавати підтримку протягом усього періоду експлуатації шафи керування.
